QUE SON LOS RELES
Descripcion
Un rele es un interruptor electrico controlado por otro circuito electrico, que permite abrir o cerrar un circuito de alta potencia utilizando una senal de baja potencia.funcionando mediante un electroiman que atrae contactos mecanicos o conmuta cargas electronicamente, ideal para controlar cargas como motores, luces o bocinas de forma segura y automatizada
Como funciona (Rele Electromecanico
Circuito de Control (Baja Potencia): Una pequena corriente fluye a traves de una bobina (Electroiman) dentro del rele.
Activacion:
Al activarse la bobina, genera un campo magnetico que atrae una armadura (una pieza metalica movil).Conmutacion lta Potencia:
Este movimiento de la armadura cierra o abre uno o varios contactos, permitiendo o interrumpiendo el paso de una corriente mas grande en otro circuito.Usos Comunes:
Automocion:
Activar luces, limpiaparabrisas, ventiladores, bocinas o el motor de arranque con botones pequenos.
Automatizacion:
Controlar motores de puertas, sistemas de iluminacion o maquinaria industrial.
Proteccion:
Reles termicos protegen motores contra sobrecargas.
Ventajas Clave:
Aislamiento:
Separa el circuito de control del circuito de potencia, previniendo riesgos electricos.
Amplificacion de Senal:
Permite que una senal debil controle una carga fuerte.
Tipos Principales:
Electromecanicos (EMR):
Usan partes moviles (bobina y contactos).
Estado Solido (SSR):
Usan semiconductores, sin partes moviles, para conmutar cargas.
Temporizados:
Anaden un retardo controlado entre la senal y la activacion.

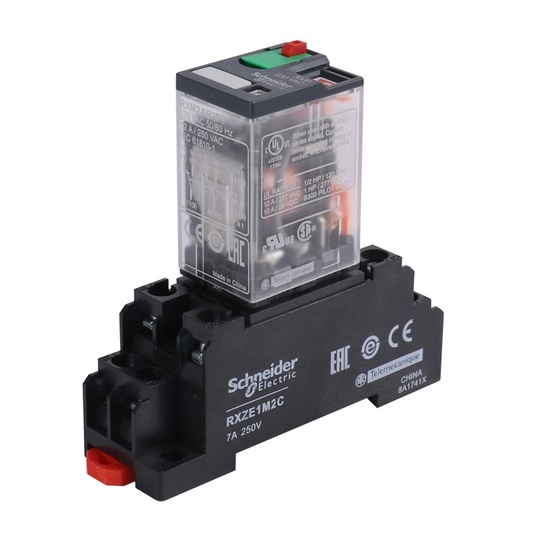

FIGURA DE RELE COMUN EN ACCION
1. Contactos de un rele industrial
NO (Normally Open / Normalmente Abierto):
Esta abierto mientras la bobina no recibe tension. Al activar la bobina, se cierra y permite que pase corriente a la carga industrial (motor, lampara, etc.).
NC (Normally Closed / Normalmente Cerrado):
Esta cerrado mientras la bobina no recibe tension. Al activar la bobina, se abre y corta la corriente que pasaba por ese contacto.
COM (Common / Comun):
Es el punto de referencia para NO o NC, es el terminal que se mueve de NC a NO al energizar la bobina. En reles industriales con varios grupos, cada grupo tiene su propio COM, NO y NC.
Contactos y conexiones del rele PYF08A
Alimentacion
Borne 13:
En este borne se conectara el cable positivo de la bobina
Borne 14:
En este borne se conectara el cable negativo de la bobina
Contactos del rele
Contactos NO NC Y COM
Normalmente se encuentran x2 contactos NO y NC por cada Gupo y su unico Comun o COM osea en cada grupo hay un unico comun para los 2 NO y NC.
Grupo1
COMUN=9
NC=1
NO=5
Nota:El COM 9 sirve tanto para el 5 como para el 1 no servira para el resto de los contactos.
Grupo2
COM=12
NC=4
NO=8
Nota:El COM 12 sirve tanto para el 4 como para el 8 no servira para el resto de los contactos como ya hemos mencionado en la nota anterior.
